MQM4-25-050FW
MQM4系列交流模擬牽引電磁鐵是我公司研制、開發出來的機電一體化產品，該產品采用全新設計，以傳統電磁鐵理論和現代電子技術相結合的主導思路，用直流電磁鐵模擬交流電磁鐵運行曲線。因?yàn)槠胀ń涣鳡恳姶盆F工作與氣隙成函數關系，即工作電流決定于氣隙的大小，這就造成了普通交流電磁鐵不能工作于過載條件下的缺點。交流模擬牽引電磁鐵的工作電流與銜鐵單位時間內的運動量成函數關系，即工作電流大小完全決定于銜鐵運動狀態，所以它具有良好的過載特性。該產品具有直流電磁鐵運行穩定、無噪聲、過載性能好的優點，又有交流電磁鐵牽引力大、控制簡單、行程長的長處。采用了智能化功能的電路模塊，克服了交流電磁鐵過載燒毀的缺點。使用過程中，如因各種原因銜鐵被卡住，在模塊的控制下，電磁鐵自動轉換工作狀態，保證其長期可靠運行。智能化電路模塊另一功能是根據電磁鐵運行過程中負載的輕重，自動調整輸入電能的大小，節能效果明顯優于普通電磁鐵。
MQM4-25-80 交流模擬牽引電磁鐵專業應用于旋轉式水泥包裝機、沖床、剪板機、起重、冶金、礦山、建筑機械設備及自動化系統中用來遠距離操作牽引控制裝置。
一、型號含義
□：含義
F：點動操作，無保持功能
Y：控制器分體安裝
K：具有計算機接口
A：派生產品
W：表示可維護
二、技術參數
| 產品型號 | 額定電壓 V | 額定行程 mm | 額定吸力N | 操作頻率 次/小時 | 啟動電流 A |
| MQM4-25-50 | 220 | 25 | 50 | 600 | 2 |
| MQM4-25-50 | 380 | 25 | 50 | 600 | 1.3 |
| MQM4-25-80 | 220 | 25 | 80 | 600 | 5 |
| MQM4-25-80 | 380 | 25 | 80 | 600 | 3 |
| MQM4-25-150 | 220 | 25 | 150 | 300 | 8 |
| MQM4-25-150 | 380 | 25 | 150 | 300 | 5 |
三、外形及安裝尺寸

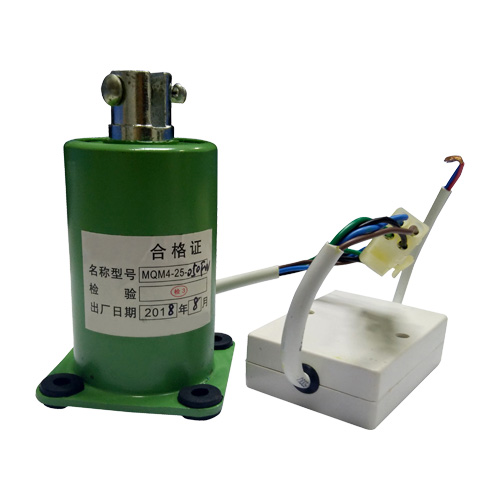

1、外形

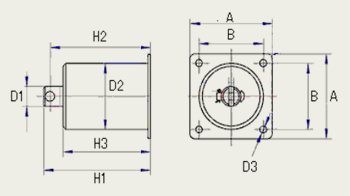

2、安裝尺寸
| 型 號 | A | B | D1 | D2 | D3 | H1 | H2 | H3 |
| MQM4-25-050 | 70 | 52 | 20/25 | 56 | 6 | 117 | 112 | 95 |
| MQM4-25-080 | 83 | 62 | 24/33 | 68 | 8 | 135 | 125 | 105 |
| MQM4-25-080A | 83 | 62 | 24/33 | 68 | 8 | 122 | 112 | 92 |
| MQM4-25-150 | 110 | 84 | 40/48 | 92 | 8 | 175 | 162 | 135 |
四、正常工作條件和安裝條件
1、周圍空氣溫度
a)周圍空氣溫度上限不超過+40℃；
b)周圍空氣溫度24h內平均值不超過+35℃；
c)周圍空氣溫度下限不低于-15℃。
2、安裝地點的海拔不超過3000m。
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50%。
4、安裝條件
a) 本產品原則上可任意方向安裝，并且須保證反作用的方向與銜鐵軸線重合，其偏差不得大于±15°
b) 垂直方向安裝電磁鐵時使用壽命最長，（當銜鐵向上運動時，電磁鐵的吸力應包括銜鐵重量）。
c)安裝在無劇烈搖動和沖擊的地方；
d)安裝在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃（包括導電塵埃）；
e)安裝在沒有雨雪侵襲的地方。
